一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

原创文章,转载请注明出处:https://blog.csdn.net/weixin_37864449/article/details/126772830?spm=1001.2014.3001.5502

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

如上动态图所示,脉冲网络由脉冲神经元连接而成,脉冲神经元输入为脉冲,输出也是脉冲,脉冲神经元内部有电动势v,v在没有接收到任何输入时会随着时间指数衰减到某个稳定的电动势(平衡电压),而某一时刻接收到输入脉冲时电动势会增加某个值,当电动势增加的速度快过衰减的速度时(如频繁有脉冲输入),神经元内部的电动势会越来越大,直到达到某个发放阈值后该脉冲神经元会发放脉冲,此后脉冲神经元电动势迅速置为静息电动势,电动势变化过程如下图二所示。电动势变化的规律又称为神经电位动力学。

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

图二 神经元膜电压变化

一、脉冲神经元模型

脉冲神经元电位动力学数学模型最简单常用的是漏电积分-放电(leaky integrate-and-fire ( LIF ))模型,这个模型工作过程与生物神经元充电、漏电、放电过程类似,更精确的描述生物神经动力学模型是Hodgkin-huxley模型,但该模型微分方程复杂难以直观理解,虽然Hodgkin-huxley模型更精确描述了生物神经元电位动力学变化过程,但有观点认为该模型对数据拟合能力没有LIF模型好(https://www.youtube.com/watch?v=GTXTQ_sOxak 25:24),总而言之,LIF是基于生物神经元动力学特性简化后的数学模型,简单好用,下面详细讨论LIF模型。

我们知道,每个脉冲神经元内部有电压v,当没有接收到任何脉冲输入时,电压v会随着时间指数稳定到平衡电压一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,这个过程用LIF模型描述为:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

求解这个微分方程,可以得到:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

这里一文通俗入门·脉冲神经网络(SNN)·第三代神经网络是任意常数,一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 控制指数下降速率,一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 越小一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 越快指数变化到一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,分析这个方程可以看到,初始时t=0时刻v=一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,其中一文通俗入门·脉冲神经网络(SNN)·第三代神经网络取恰当的值就可以使一文通俗入门·脉冲神经网络(SNN)·第三代神经网络等于脉冲神经元初始时刻电压,当t=∞时v=一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,该方程控制了电压v随时间指数稳定到平衡电压一文通俗入门·脉冲神经网络(SNN)·第三代神经网络。

上面是连续电压一文通俗入门·脉冲神经网络(SNN)·第三代神经网络的变化方程,然而计算机只能模拟离散过程,取离散时间间隔为一文通俗入门·脉冲神经网络(SNN)·第三代神经网络时,则:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

故微分方程的离散形式为:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

另外,当某个时刻神经元接收到一个脉冲输入时,则要累积该脉冲到电压中,最简单的方式是让当前的电压加上某个值,通常这个值跟连接该输入脉冲的突触权重有关,电压更新过程为:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

神经元内部有一个发放阈值一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,当神经元电压v>一文通俗入门·脉冲神经网络(SNN)·第三代神经网络时,神经元会发放一个脉冲,此后神经元电压会立刻置为静息电位一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

为更好的理解LIF模型控制的神经元膜电压变化,下面附上由for循环实现的python代码:

import numpy as np
import matplotlib.pyplot as plt
fig = plt.figure(figsize=(5, 4))
ax = plt.subplot(111)
# Function that runs the simulation
# tau: time constant (in ms)
# t0, t1, t2: time of three input spikes
# w: input synapse weight
# threshold: threshold value to produce a spike
# reset: reset value after a spike
def LIF(tau=10, t0=20, t1=30, t2=35, w=0.8, threshold=1.0, reset=0.0):
    # Spike times, keep sorted because it's more efficient to pop the last value off the list
    times = [t0, t1, t2]
    times.sort(reverse=True)
    # set some default parameters
    duration = 100  # total time in ms
    dt = 0.1  # timestep in ms
    alpha = np.exp(-dt / tau)  # this is the factor by which V decays each time step
    V_rec = []  # list to record membrane potentials
    V = 0.0  # initial membrane potential
    T = np.arange(np.round(duration / dt)) * dt  # array of times
    spikes = []  # list to store spike times
    # run the simulation
    # plot everything (T is repeated because we record V twice per loop)
    ax.clear()
    for t in times:
        ax.axvline(t, ls=':', c='b')
    for t in T:
        V_rec.append(V)  # record
        V *= alpha  # integrate equations
        if times and t > times[-1]:  # if there has been an input spike
            V +=w
            times.pop()  # remove that spike from list
        V_rec.append(V)  # record V before the reset so we can see the spike
        if V > threshold:  # if there should be an output spike
            V = reset
            spikes.append(t)
    ax.plot(np.repeat(T, 2), V_rec, '-k', lw=2)
    for t in spikes:
        ax.axvline(t, ls='--', c='r')
    ax.axhline(threshold, ls='--', c='g')
    ax.set_xlim(0, duration)
    ax.set_ylim(-1, 2)
    ax.set_xlabel('Time (ms)')
    ax.set_ylabel('Voltage')
    plt.tight_layout()
    plt.show()
LIF()

 运行结果为:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

绿色虚线表示发放阈值一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,黑色为神经元电压,蓝色虚线表示神经元接收到输入脉冲的时刻,红色虚线表示神经发放了一个脉冲。代码里设置神经元平衡电压为0,静息电位为0,发放阈值为1。

更复杂一些,我们可以让发放阈值也能发生变化,下面代码演示了当神经元发放脉冲时,发放阈值会增加某个值,且发放阈值动力学模型也是LIF模型。

import numpy as np
import matplotlib.pyplot as plt
fig = plt.figure(figsize=(5, 4))
ax = plt.subplot(111)
# Function that runs the simulation
# tau: time constant (in ms)
# t0, t1, t2: time of three input spikes
# w: input synapse weight
# threshold: threshold value to produce a spike
# reset: reset value after a spike
def LIF2(tau=10, taut=20, t0=20, t1=30, t2=35, w=0.8, threshold=1.0, dthreshold=0.5, reset=0.0):
    # Spike times, keep sorted because it's more efficient to pop the last value off the list
    times = [t0, t1, t2]
    times.sort(reverse=True)
    # set some default parameters
    duration = 100 # total time in ms
    dt = 0.1 # timestep in ms
    alpha = np.exp(-dt/tau) # this is the factor by which V decays each time step
    beta = np.exp(-dt/taut) # this is the factor by which Vt decays each time step
    V_rec = [] # list to record membrane potentials
    Vt_rec = [] # list to record threshold values
    V = 0.0 # initial membrane potential
    Vt = threshold
    T = np.arange(np.round(duration/dt))*dt # array of times
    spikes = [] # list to store spike times
    # clear the axis and plot the spike times
    ax.clear()
    for t in times:
        ax.axvline(t, ls=':', c='b')
    # run the simulation
    for t in T:
        V_rec.append(V) # record
        Vt_rec.append(Vt)
        V *= alpha # integrate equations
        Vt = (Vt-threshold)*beta+threshold
        if times and t>times[-1]: # if there has been an input spike
            V += w
            times.pop() # remove that spike from list
        V_rec.append(V) # record V before the reset so we can see the spike
        Vt_rec.append(Vt)
        if V>Vt: # if there should be an output spike
            V = reset
            Vt += dthreshold
            spikes.append(t)
    # plot everything (T is repeated because we record V twice per loop)
    ax.plot(np.repeat(T, 2), V_rec, '-k', lw=2)
    ax.plot(np.repeat(T, 2), Vt_rec, '--g', lw=2)
    for t in spikes:
        ax.axvline(t, ls='--', c='r')
    ax.set_xlim(0, duration)
    ax.set_ylim(-1, 2)
    ax.set_xlabel('Time (ms)')
    ax.set_ylabel('Voltage')
    plt.tight_layout()
    plt.show()
    #display(fig)
LIF2()

 运行结果为:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

二、脉冲神经网络前向传播过程

有了上面的知识后,我们来简单模拟一下脉冲神经网络前向传播的过程:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

三、脉冲神经网络突触权重学习方法(STDP)

前面我们知道了脉冲神经元内部的电动力学特性及其方程,接下来我们来学习如何更新脉冲神经网络的连接权重,区别于传统的梯度下降方法,脉冲神经网络通常使用的是更具生物学特性的STDP(spike timing dependent plasticity)学习策略。在解释STDP之前,我们先来看看一些概念:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

如上图所示,脉冲神经元连接有前突触和后突触之分,索引j 神经元称为前突触,若神经元j产生了一个脉冲,则称神经元j产生了一个突触前脉冲,索引i 神经元称为后突触,同理神经元i产生的脉冲称为突触后脉冲。j与i的连接权重为一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 ,神经元i接收到来自神经元j的一个脉冲后,神经元i要累积该脉冲到电压中,即神经元i当前的电压加上某个值,该值的大小与一文通俗入门·脉冲神经网络(SNN)·第三代神经网络有关,那么该如何更新一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 呢?

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 的更新在脉冲神经网络中最常用的方法是STDP方法,STDP更新突触权重的方式是:若突触前脉冲比突触后脉冲到达时间早,会导致Long-Term Potentiation(LTP)效应,即一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 权重会增加。反之,若突触前脉冲比突触后脉冲到达时间晚,会引起LTD,即一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 权重会减小。在神经科学实验中,人们多次发现和验证了STDP是大脑突触权重更新的方式,突触权重更新意味着学习和信息的存储,也意味着大脑发育过程中神经元回路的发展和完善。

根据上面的定义,STDP更新权重的公式可写成:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

也就是说,突触权重 一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 的变化是某个函数 W的所有突触前尖峰时间一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 和突触后尖峰时间一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 差的总和。一个常用的函数 W 是:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

举个例子:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

然而使用该定义需要事先知道前突触脉冲和后突触脉冲一段时间内各自发放脉冲的时间表,因此直接使用这个方程更新权重将非常低效,因为我们必须对每个神经元先记录好它的脉冲发放时间表,然后对所有尖峰对时间差求和。这在生物学上也是不现实的,因为神经元无法记住之前的所有尖峰时间。事实证明,有一种更有效、生理上更合理的方法可以达到同样的效果,该方法可以在突触前脉冲发放或突触后脉冲发放就立刻更新权重。

我们先定义两个新变量一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 和 ,它们分别为突触前脉冲发放后的活动“痕迹”变量和突触后脉冲发放后的活动“痕迹”变量(如下图所示):

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

 痕迹变化由LIF模型控制:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

当发放突触前脉冲时,会更新突触前活动痕迹变量并根据规则修改权重w:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

  同理当突触后脉冲发放时:

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

这个更新公式可以理解为:当突触前脉冲到达了,突触后脉冲痕迹还未衰减到0,说明突触后脉冲是比突触前脉冲早到达的,所以权重应该削弱,削弱量为一文通俗入门·脉冲神经网络(SNN)·第三代神经网络, 需要说明的是通常一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 为负数(一文通俗入门·脉冲神经网络(SNN)·第三代神经网络为负数的原因是在更新痕迹时,初始一文通俗入门·脉冲神经网络(SNN)·第三代神经网络=0,突触后脉冲发放时,一文通俗入门·脉冲神经网络(SNN)·第三代神经网络会加一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 ,一文通俗入门·脉冲神经网络(SNN)·第三代神经网络通常是某个较小的负数常数);同理当突触后脉冲发生时,突触前脉冲痕迹还未衰减到0时,说明突触前脉冲是比突触后脉冲早到达的,所以权重应该增强,增强量为一文通俗入门·脉冲神经网络(SNN)·第三代神经网络,这里通常一文通俗入门·脉冲神经网络(SNN)·第三代神经网络 为正数。

四、泊松脉冲编码

最后,我们看一下泊松脉冲编码。由于脉冲神经网络接收的是脉冲信号,所以需要对初始输入数据进行脉冲编码,其中输入数据脉冲编码一个比较常用的方式是泊松脉冲编码,更详细的泊松脉冲编码讲解可参考:https://www.youtube.com/watch?v=4r_gc4vf8eE 。

一文通俗入门·脉冲神经网络(SNN)·第三代神经网络

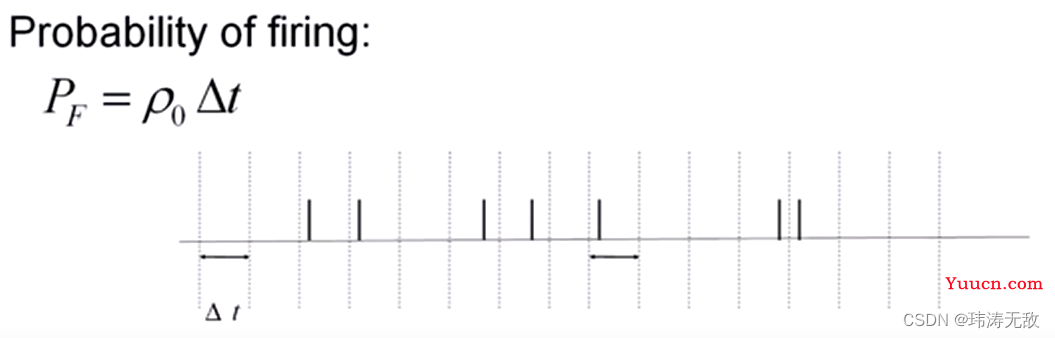

泊松脉冲编码首先需要设置脉冲速率ρ0ρ0 可以是常数,也可以是时间函数。编码过程可描述为:取时间间隔为Δt ,则每个时间间隔脉冲发放的概率为pF=ρ0*Δt ,电脑在每个时间间隔生成一个(0,1)范围内均匀分布的随机数,随机数小于ρ0*Δt 则在该时间间隔内产生一个脉冲。

泊松脉冲编码可以这样应用:把输入时间序列值看成脉冲速率ρ0 ,如t1时刻输入为a, t2时刻输入为b,t3时刻输入为c,若t1时刻0-1随机数大于或等于a*Δt ,则t1时刻神经元不发放脉冲,t2时刻0-1随机数小于b*Δt ,则t2时刻神经元发放脉冲,t3时刻0-1随机数大于或等于c*Δt ,则t3时刻神经元不发放脉冲,所以a,b,c编码后的脉冲序列为无脉冲,脉冲,无脉冲。

最后,推荐一个可以用来学习脉冲神经网络特性的编程工具包:brian2

python安装方式:pip install brian2

教程:Introduction to Brian part 1: Neurons — Brian 2 2.5.1 documentation
